产品说明
信捷MA伟德app最新版本下载模块采用RS485通讯口,基于标Modbus通讯协议,具有广泛使用意义。其型号包括输入输出模块,模拟量输入模块,模拟量输出模块等,使PLC、触摸屏、一体机及其它支持Modbus协议的相关设备在温度,流量,液位、压力等过程控制系统中得到了广泛的应用,更好得满足了实际工业控制的需求。

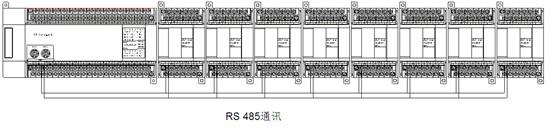

MA伟德app最新版本下载模块可通过RS485通讯与PLC、人机界面、一体机等其它设备相连接,一台设备最多可连接16个MA伟德app最新版本下载模块,并在整个系统中处于Modbus从站模式。
具体设备可包括:
信捷XD、XC伟德app最新版本下载可编程控制器;
信捷TG、TH、TP伟德app最新版本下载触摸屏;
信捷OP伟德app最新版本下载文本显示器;
其它可作为Modbus主站模式工作设备。
DA模块型号一览
型 号
功 能
MA-2DA
2通道10bit高精度模拟量输出(电流、电压可选)模块;
电流输出:0~20mA、4~20mA可选;
电压输出:0~5v、0~10v可选
MA-4DA
4通道10bit模拟量输出(电压、电流可选)模块;
电流输出:0~20mA、4~20mA可选;
电压输出:0~5v、0~10v可选
一般规格
项目
规格
输入电源电压
DC24V±10%
使用环境
无腐蚀性气体
环境温度
0℃~60℃
环境湿度
5~95%
安装
可用M3的螺丝固定或直接安装在DIN46277(宽35mm)的导轨上
性能规格
项目
电压输出
电流输出
2DA
4DA
2DA
4DA
模拟量输出范围
0~5V、0~10V
(外部负载电阻2KΩ~1MΩ)
0~20mA、4~20mA
(外部负载电阻小于500Ω)-
数字输入范围
10位二进制数(0~1023)
分辨率
1/1023(10Bit);转换数据以16进制形式存入PLC(10Bit)
综合精确度
0.8%
转换速度
3ms/1通道
模拟量用电源
DC24V±10%,100mA

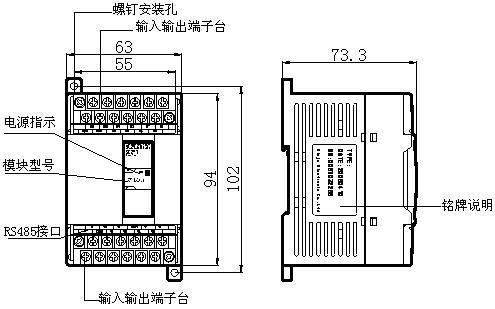

产品外形尺寸(单位:mm)
