产品特点
XD5伟德app最新版本下载增强型PLC，包含16、24、32、42、48、60点规格
兼容XD3的所有功能，能够满足绝对多数用户的使用需求
速度是XC伟德app最新版本下载的12倍，具备更大的内部资源空间
输入类型：NPN
输出类型：晶体管（T）、继电器（R）、晶体管继电器混合（RT）
电源规格：AC220V
支持X-NET现场总线功能
支持高速计数（高达80KHz）、2~10轴脉冲输出（高达100KHz）、频率测量等特殊功能
标配USB口，用于编程下载
支持1~16个扩展模块、1个扩展ED、1~2个扩展BD（16点不支持）

型号一览表

型号

输入点数

（DC24V）

输出点数

（R，T）

AC电源

DC电源

继电器输出

晶体管输出

晶体管继电器混合输出

继电器输出

晶体管输出

晶体管继电器混合输出

NPN型

XD5-16R-E

XD5-16T-E

XD5-16RT-E

XD5-16R-C

XD5-16T-C

XD5-16RT-C

8点

XD5-24R-E

XD5-24T-E

XD5-24RT-E

XD5-24R-C

XD5-24T-C

XD5-24RT-C

14点

10点

XD5-24T4-E

XD5-24T4-C

14点

10点

XD5-32R-E

XD5-32T-E

XD5-32RT-E

XD5-32R-C

XD5-32T-C

XD5-32RT-C

18点

14点

XD5-32T4-E

XD5-32T4-C

18点

14点

XD5-42R-E

XD5-42T-E

24点

18点

XD5-48R-E

XD5-48T-E

XD5-48RT-E

XD5-48R-C

XD5-48T-C

XD5-48RT-C

28点

20点

XD5-48T4-E

XD5-48T4-C

28点

20点

XD5-48T6-E

XD5-48T6-C

28点

20点

XD5-60R-E

XD5-60T-E

XD5-60RT-E

XD5-60R-C

XD5-60T-C

XD5-60RT-C

36点

24点

XD5-60T4-E

XD5-60T4-C

36点

24点

XD5-60T6-E

XD5-60T6-C

36点

24点

XD5-60T10-E

XD5-60T10-C

36点

24点

PNP型

XD5-24PR-E

XD5-24PT-E

XD5-24PRT-E

XD5-24PR-C

XD5-24PT-C

XD5-24PRT-C

14点

10点

XD5-24PT4-E

14点

10点

XD5-32PR-E

XD5-32PT-E

XD5-32PRT-E

XD5-32PR-C

XD5-32PT-C

XD5-32PRT-C

18点

14点

XD5-32PT4-E

18点

14点

XD5-48PR-E

XD5-48PT-E

XD5-48PRT-E

XD5-48PR-C

XD5-48PT-C

XD5-48PRT-C

28点

20点

XD5-60PR-E

XD5-60PT-E

XD5-60PRT-E

XD5-60PR-C

XD5-60PT-C

XD5-60PRT-C

36点

24点

XD5-48PT6-E

XD5-48PT6-C

28点

20点

XD5-60PT6-C

36点

24点

注意：PNP型PLC为定制机。

基本规格

项目

规格

绝缘电压

DC 500V 2MΩ以上

抗噪声

噪声电压1000Vp-p 1us脉冲1分钟

空气

无腐蚀性、可燃性气体

环境温度

0℃~60℃

环境湿度

5%~95%（无凝露）

USB口

USB快速下载口，连接PC下载/上传/监控

PORT1口

RS232，连接上位机、人机界面编程或调试

PORT2口

RS485，连接智能仪表、伟德app最新版本等

PORT3口

扩展ED通讯口

安装

可用M3的螺丝固定或直接安装在的导轨上

接地（FG）

第三种接地（不可与强电系统公共接地）

性能规格

项目

规格

程序执行方式

循环扫描方式

编程方式

指令、梯形图并用

处理速度

0.05us

停电保持

使用FlashROM及锂电池（3V纽扣电池）

用户程序容量※1

512KB

I/O

点数

※2

总点数

16点

24点

32点

42点

48点

60点

输入点数

8点

X0~X7

14点

X0~X15

18点

X0~X21

24点

X0~X27

28点

X0~X33

36点

X0~X43

输出点数

8点

Y0~Y7

10点

Y0~Y11

14点

Y0~Y15

18点

Y0~Y21

20点

Y0~Y21

24点

Y0~Y27

内部线圈（X）※3

1280点：X0~X77、X10000~X11777、X20000~X20177、X30000~X30077

内部线圈（Y）※4

1280点：Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077

内部线圈

（M、HM）

87000点

M0~M69999【HM0~HM11999】

特殊用※6 SM0~SM4999

流程（S）

9000点

S0~S7999【HS0~HS999】

定时器（T）

点数

7000点

T0~T4999【HT0~HT1999】

规格

100ms定时器：设置时间0.1~3276.7秒

10ms定时器：设置时间0.01~327.67秒

1ms定时器：设置时间0.001~32.767秒

计数器（C）

点数

7000点

C0~C4999【HC0~HC1999】

规格

16位计数器：设置值K0~32,767

32位计数器：设置值-2147483648~＋2147483647

数据寄存器（D）

100000字

D0~D69999【HD0~HD24999】

特殊用※6 SD0~SD4999

FlashROM寄存器

（FD）

14192字

FD0~FD8191

特殊用※6 SFD0~SFD5999

高速处理功能

高速计数、脉冲输出、外部中断

口令保护

6位长度ASCII

自诊断功能

上电自检、监控定时器、语法检查

注释：
※1：用户程序容量，指保密下载时的最大程序容量。
※2：I/O点数，指用户可从外部接入、输出信号的端子数。
※3：X，指内部输入继电器，超出I点数的X可用作中间继电器。
※4：Y，指内部输出继电器，超出O点数的Y可用作中间继电器。
※5：【】标志，为默认的断电保持区域,不可更改。
※6：特殊用，指被系统占用的特殊用途的寄存器，不可另作他用。
※7：输入线圈、输出继电器/晶体管的编号为八进制数，其他存储器的编号均为十进制数。
※8：没有与外设实连的I/O可作为快速内部继电器使用。
※9：V3.5.2及以下固件版本的XD5伟德app最新版本下载数据寄存器范围为D0~D59999。

功能配置表
×不支持 √支持

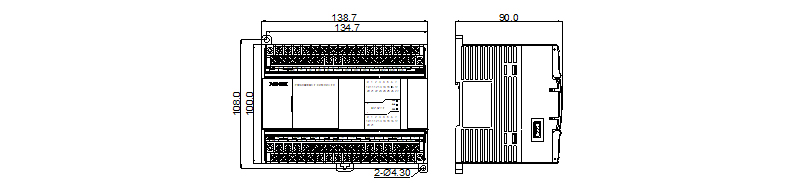

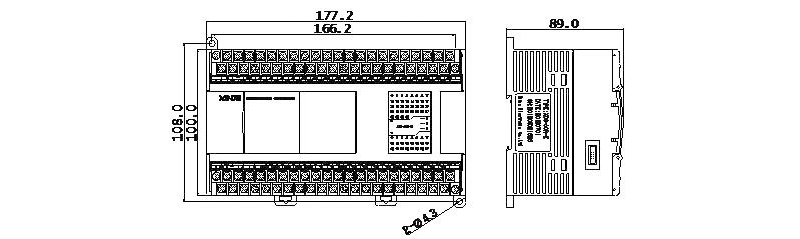

外观尺寸图（单位：mm）
16点外观尺寸图：

24/32点外观尺寸图：

42点外观尺寸图：

48/60点外观尺寸图：
